閘閥和截止閥的區別是什么?優缺點是啥

[ 2023-12-29 ]
閘閥和截止閥的區別是什么?優缺點是啥?結構不同 截止閥和閘閥的結構是有一定的區別的,閘閥要比截止閥的結構復雜一些,高度和尺寸都會較大,從外形來看閘閥要比截止閥短而且還高,而明桿閘閥則需要較高的高度空間,在安裝空間有限的情況下一定要注意選型的重要性。 密封面不同 截止閥的閥瓣若一旦處于開啟的狀況下,其閥座和閥瓣密封面之間就不會再接觸了,而它的密封面機械磨損會較小,如果介質含有固體顆粒則十分容易損壞密...

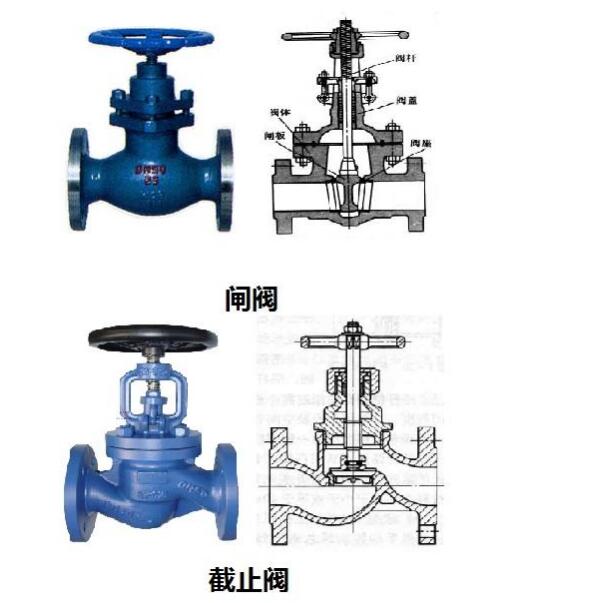

閘閥和截止閥的區別
閘閥屬于手輪旋轉,閥桿做上升運動,而截止閥是上升閥桿式,手輪與閥桿同時做旋轉和上升運動;閘閥比截止閥結構相對來說更加復雜,高度尺寸較大,從表面上看閘閥比截止閥更短;閘閥密封性能較高,閥芯與底座封面接觸,達到嚴密不漏;當閘閥的運行壓力損失最小,比截止閥的流體流動阻力更小;截止閥在安裝時,有下方進入和上方進入。而閘閥的流向進入效果都一樣。截止閥和閘閥的區別在于:1、結構不同:截止閥結構為手輪跟著閥桿一起旋轉做啟閉運動,而閘閥結構是旋轉手輪,閥桿做升降運動;2、流量不同:閘閥要求全開或全閉狀態,截止閥不需要;3、流動方向要求不同:截止閥有流動方向要求,而閘閥沒有進出口端要求;4、密封性不同:閘閥密封效果不如截止閥,閥心脫落也不會像截止閥那樣相于當閥站關閉。
閘閥

截止閥和閘閥有運動方式區別、外形區別、密封性區別。

1、運動方式區別:閘閥屬于手輪旋轉,閥桿做上升運動,而截止閥是上升閥桿式,手輪與閥桿同時做旋轉和上升運動。

2、外形區別:閘閥比截止閥結構相對來說更加復雜,高度尺寸較大,從表面上看閘閥比截止閥更短。

3、密封性區別:閘閥密封性能較高,閥芯與底座封面接觸,達到嚴密不漏;當閘閥的運行壓力損失最小,比截止閥的流體流動阻力更小。
截止閥

閘閥:閘閥是轉動手輪,使閥桿做升降運動,手輪本身位置不變。

截止閥:截止閥在做開啟關閉時,是上升閥桿式的,也就是說轉動手輪,手輪會跟著閥桿一起做旋轉和升降運動。


閘閥:閘閥要求全開或者全關,而截止閥則不需要。截止閥有規定進口和出口方向,閘閥沒有進出口方向要求。另外,閘閥只有全開或全關兩種狀態,閘板啟閉的行程很大,啟閉時間長。

截止閥:截止閥的閥板運動行程要小得多,并且截止閥的閥板可以在運動中停在某一處 ,做流量調節使用。而閘閥是只能做截斷使用,沒有其他功能。

閘閥

閘閥:因為閘閥是只能全開全關的,當其處于全開狀態時,整個管路中的流道是直通的,流體介質在流經閥體通道時,沒有任何阻擋,流阻幾乎為零。

截止閥:而截止閥,介質在流經閥體通道時, 流向是自上而下的,受到閥板的阻力較大。
截止閥

 1、結構

截止閥有球形、錐度和平面的閥芯,向下壓到閥座上密封,截止閥的閥瓣是平行于流體的。閘閥閥芯為閘板,向下卡到前后閥座上密封。閘閥的閥瓣為一閘板,且與流體的方向垂直。

2、工作原理

截止閥工作是上升閥桿式,手輪跟著閥桿一起做旋轉和上升運動。閘閥工作是手輪旋轉,閥桿做上升運動。

 3、安裝方式

截止閥安裝時介質可以從閥芯的下方和上方進入,而閘閥的流向從下方和上方進入的效果都是一樣的。閘閥沒有進出口方向要求,截止閥有規定進口和出口。

4、對流體的阻力

閘閥對流體的流動阻力比較小,其中普通閘閥的流動阻力系數約為0.08-0.12,開啟關閉力小。其介質是可以兩個方向流動的。而普通的截止閥的阻力系數約為3.5-4.5。

 5、流量和功能

閘閥要求全開,截止閥不要求全開。截止閥一般用于壓力流量控制,閘板閥用于隔離。

閘閥流向兩個方向效果都一樣,安裝沒有進出口方向的要求,介質可以雙向流通。截止閥則需要嚴格按照閥體箭頭標識的方向進行安裝,關于截止閥進出口方向還有個明文規定,我國閥門“三化給”規定截止閥的流向一律采用自上而下。

截止閥是低進高出,從外觀看有明顯的管道不在一相水平線上。閘閥流道在一個水平線上。閘閥的行程比截止閥的要大。
